什么叫气动圆顶阀?

发布日期:2024-06-19浏览次数:28

气动圆顶阀是一种特殊的阀门类型,主要用于石油、化工、冶金等行业中,以及电力、食品、制药等领域的气力输送系统。以下是关于气动圆顶阀的详细解释:




一、概述

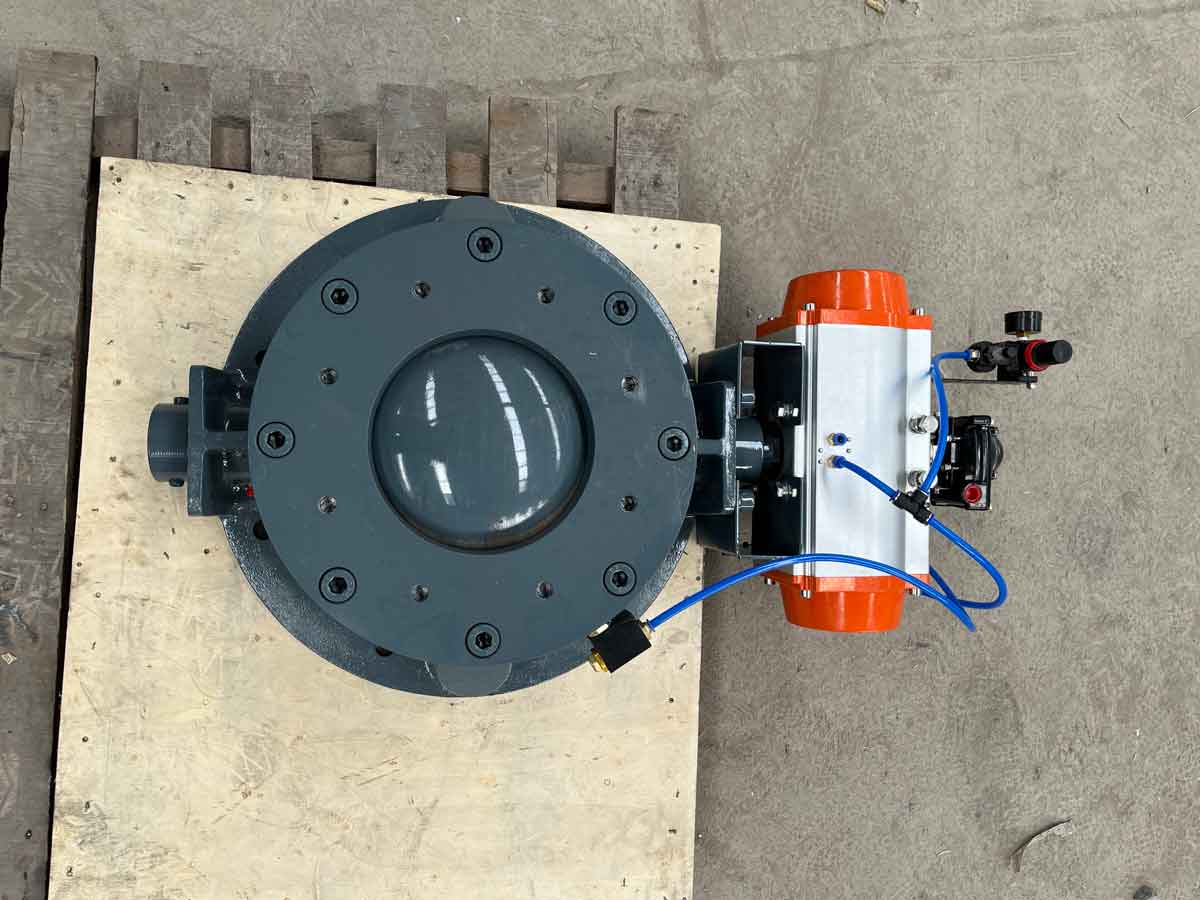

气动圆顶阀是一种结构紧凑、操作简单的阀门,具有优异的密封性能和耐磨损特点。它主要由阀体、阀瓣(通常为球面圆顶)、密封圈、气缸等部分组成,通过气动控制实现阀门的开关操作。

二、工作原理

气动圆顶阀的工作原理如下:

  1. 压缩空气进入气源:通过气源将压缩空气送入圆顶阀中。

  2. 气动控制信号传递:将气源中的压缩空气经过管道传递到阀门的气动控制单元上。

  3. 运动传动装置控制:气动控制单元接收到气源的压缩空气后,通过运动传动装置控制阀门的开启和关闭。

  4. 阀门的开启:当气源中的压缩空气传递到运动传动装置上时,装置会将此压缩空气传递到阀门的圆顶部分。此时,圆顶通过压缩空气的作用向下移动,使得阀门的开口被打开。

  5. 阀门的关闭:当气源中的压缩空气断开,运动传动装置停止向下传递压缩空气时,圆顶会受到阀门自身的弹力作用,向上运动,使得阀门的开口关闭。

三、产品特点

  1. 结构紧凑、操作简单:气动圆顶阀的设计使其具有紧凑的结构和简单的操作方式,便于安装和维护。

  2. 密封性能好:采用特制可充气式橡胶密封圈,当阀门关闭时,密封圈充气膨胀紧紧包裹在球面阀芯上,形成可靠的密封环带,有效截断管道内物料的流动。

  3. 耐磨损:阀芯与橡胶密封圈间保持有约2mm的间隙,以无接触的方式运动,减少磨损。同时,阀芯采用耐磨材料制成,表面进行硬化处理,保证与橡胶密封圈的紧密接触和密封的可靠性。

  4. 选材考究、工艺科学:根据使用工况的不同,气动圆顶阀的阀芯采用不同材料,表面进行不同硬化处理方式,以满足各种工况的需求。

  5. 自动控制、运行可靠:气动执行器采用全封闭回转推杆式直缸驱动,回转输出,性能可靠,输出扭矩大,可满足在恶劣工况条件下工作。

四、应用领域

气动圆顶阀广泛应用于石油、化工、冶金等行业的管道系统中,以及电力、食品、制药等领域的气力输送系统中,用于干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。
